Le Bf 109 G, surnommé « Gustav », partage l’essentiel de l’aérodynamique de son prédécesseur, le Bf 109 F. Les deux avions se ressemblent au premier coup d’œil. Ce qui les sépare tient à la structure interne, au blindage, à la motorisation et surtout à un système de modifications par « paquets » qui a produit une dizaine de sous-versions entre 1942 et 1945.
Bf 109 G : tableau comparatif des sous-versions principales
Les différences entre sous-versions du Gustav portent sur le moteur, l’armement de capot, l’armement central et les modifications aérodynamiques visibles. Le tableau ci-dessous synthétise les variantes les plus documentées.
A lire également : Jeux Sémantique : guide complet des meilleurs jeux en ligne
| Sous-version | Moteur | Armement de capot | Armement central / ailes | Particularité visible |
|---|---|---|---|---|
| G-1 | DB 605A | 2 x MG 17 (7,92 mm) | 1 x MG 151/20 (moyeu d’hélice) | Cabine pressurisée |
| G-2 | DB 605A | 2 x MG 17 (7,92 mm) | 1 x MG 151/20 (moyeu d’hélice) | Cabine non pressurisée |
| G-5 | DB 605A | 2 x MG 131 (13 mm) | 1 x MG 151/20 (moyeu d’hélice) | Bossages sur le capot |
| G-6 | DB 605A | 2 x MG 131 (13 mm) | 1 x MG 151/20 ou MK 108 (30 mm) | Bossages sur le capot, version la plus produite |
| G-10 | DB 605D | 2 x MG 131 (13 mm) | 1 x MK 108 (30 mm) | Canopy Erla Haube, dérive agrandie en bois |
| G-14 | DB 605A ou AM | 2 x MG 131 (13 mm) | 1 x MG 151/20 ou MK 108 | Standardisation des options du G-6 tardif |
Le passage des MG 17 aux MG 131 de 13 mm à partir du G-5 constitue la rupture la plus visible de toute la lignée Gustav. Les culasses plus volumineuses des MG 131 imposent les bossages caractéristiques sur le capot, absents du Bf 109 F et des premiers G.
A lire également : Prénoms en G : une liste pour s'inspirer
Bossages du capot et armement : ce qui change vraiment entre G-2 et G-6
Le G-2 conserve les deux MG 17 de petit calibre logées dans le capot moteur, héritées du F-4. La silhouette reste lisse, presque identique à celle du F. Le G-6, en revanche, adopte les MG 131 dont le mécanisme de synchronisation avec l’hélice et le volume de culasse nécessitent deux protubérances de chaque côté du capot.
Cette modification n’est pas seulement esthétique. Les MG 131 offrent une capacité de destruction nettement supérieure contre les bombardiers alliés, mais les bossages augmentent la traînée aérodynamique. Le G-6 est donc plus lourd et légèrement moins rapide que le G-2 à motorisation égale.
L’armement central évolue aussi. Sur le G-6, le canon tirant à travers le moyeu d’hélice peut être un MG 151/20 de 20 mm ou, selon les Umrüst-Bausätze appliqués, un MK 108 de 30 mm. Ce dernier, conçu pour abattre un bombardier en quelques coups, se révèle moins précis à longue portée à cause de sa balistique en cloche. Le choix entre les deux dépendait du rôle assigné à l’unité.

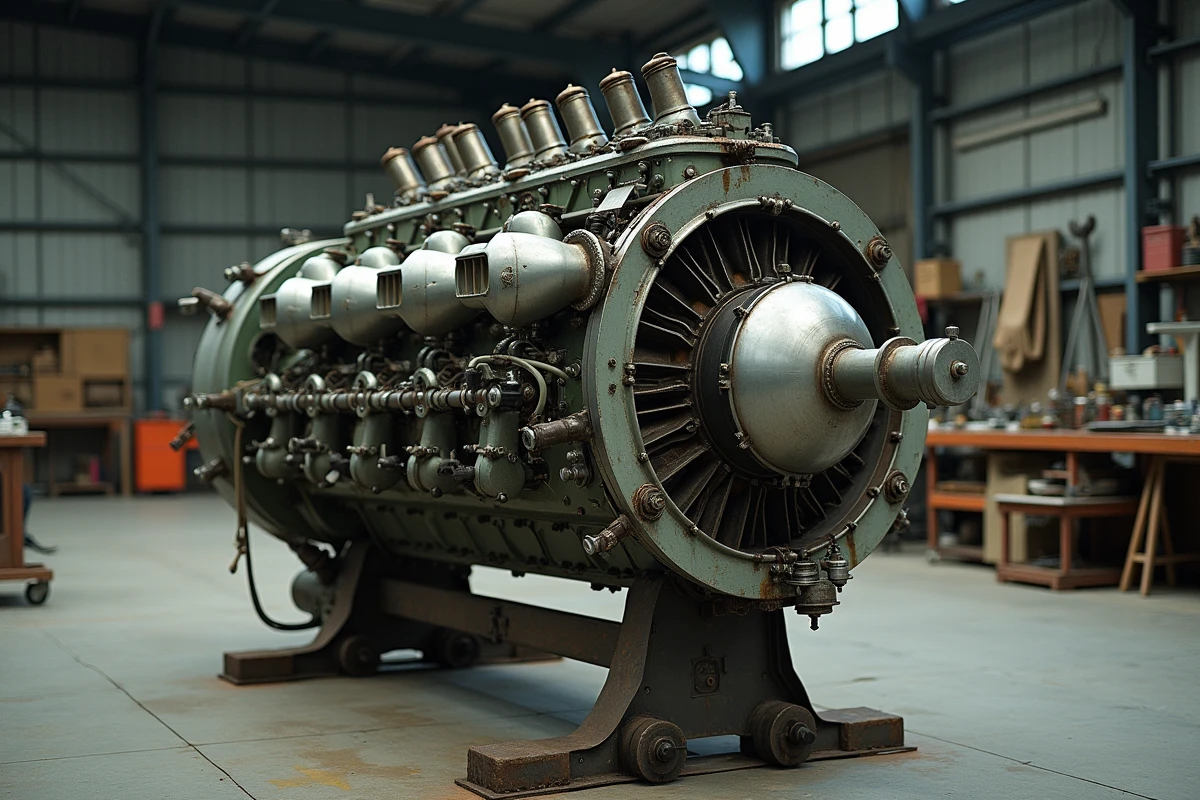

MW 50 et DB 605AS : les réponses du Gustav aux chasseurs alliés en altitude
Face à la montée en puissance des P-47, P-51 et Spitfire Mark IX, la Luftwaffe a introduit deux améliorations majeures sur le Gustav :
- Le système MW 50 (injection d’un mélange méthanol-eau) qui augmente temporairement la puissance du DB 605A au niveau de la mer et à basse altitude, au prix d’une usure moteur accélérée et d’un emport de réservoir supplémentaire.
- Le compresseur DB 605AS, doté d’un compresseur de plus grand diamètre emprunté au DB 603, destiné à améliorer les performances en haute altitude. Ce moteur équipe certains G-6 tardifs et des G-14.
- Le DB 605D, combinant les deux technologies, apparaît sur le G-10 et offre les meilleures performances de la lignée Gustav, au prix d’une complexité logistique accrue pour les unités de maintenance.
Ces adaptations montrent que le Gustav n’a pas évolué de manière linéaire vers « plus de puissance ». Les variantes haute altitude et les variantes basse altitude répondaient à des missions distinctes. Un G-6 équipé du DB 605AS n’avait pas le même profil d’emploi qu’un G-6 standard avec MW 50.
Bf 109 G-14 : tentative de standardisation ou confusion documentaire ?
Le G-14 est souvent présenté comme une rationalisation du G-6 tardif. En théorie, il regroupe dans une désignation unique les options qui s’étaient accumulées au fil des Rüststand et Umrüst-Bausätze du G-6 : canopy Erla Haube pour une meilleure visibilité, dérive agrandie en bois, choix entre MG 151/20 et MK 108 au moyeu.
En pratique, la distinction entre un G-6 tardif et un G-14 reste difficile sur le plan visuel. Les lignes de production mélangées, les modifications de terrain et les documentations partielles compliquent l’identification. Pour les maquettistes comme pour les historiens, le matricule et les carnets de bord de l’appareil restent les seuls critères fiables.
Cette confusion n’est pas anecdotique : elle reflète la réalité industrielle allemande de 1944, où la standardisation se heurtait à des pénuries de matériaux, des bombardements d’usines et des décisions de production décentralisées.
Bf 109 G-10 : le Gustav le plus abouti
Le G-10 équipé du DB 605D et de la canopy Erla Haube représente le sommet technique de la série G. Sa dérive agrandie en bois améliore la stabilité directionnelle, défaut récurrent du 109 depuis l’augmentation de puissance du moteur. Le MK 108 de 30 mm au moyeu d’hélice en fait un intercepteur redoutable contre les formations de bombardiers.
Le G-10 arrive tard dans le conflit. Sa production chevauche celle du Bf 109 K-4 « Kurfürst », qui reprend et prolonge ses améliorations. La frontière entre les derniers Gustav et les premiers Karl illustre à quel point la nomenclature du Bf 109 reflète davantage des décisions administratives que des ruptures techniques nettes.
Le Bf 109 G reste le chasseur Messerschmitt le plus produit de la guerre. Sa lignée, du G-1 pressurisé au G-10 à dérive agrandie, couvre un spectre de missions allant de la supériorité aérienne à l’interception de bombardiers. L’accumulation de modifications a fini par brouiller les frontières entre versions, rendant toute classification définitive aussi complexe que l’histoire industrielle qui l’a produite.
