Votre lampe de salon refuse de s’allumer, alors que l’ampoule est neuve et le disjoncteur en position haute. Avant de démonter quoi que ce soit, un multimètre permet de remonter la piste du problème en quelques minutes. Cet appareil regroupe plusieurs fonctions de mesure dans un seul boîtier : tension, continuité, résistance. Chaque fonction multimètre répond à une question précise sur l’état d’un circuit électrique.
Vérifier la tension pour savoir si le courant arrive
La première chose à faire face à une panne, c’est de vérifier que l’alimentation est bien présente. Vous tournez le sélecteur de votre multimètre sur la position « V~ » (tension alternative pour du courant domestique), puis vous placez les deux pointes de touche sur les bornes de la prise ou du composant suspect.
A voir aussi : Playstation : que faire si vous avez été victime de piratage ?
Si l’écran affiche une valeur proche de la tension attendue, le courant arrive jusqu’à ce point. Le problème est donc plus loin dans le circuit. Si l’écran reste à zéro, l’alimentation est coupée en amont : fil sectionné, connexion desserrée, disjoncteur déclenché sur un autre tableau.
La mesure de tension localise la zone où le courant s’interrompt. En testant plusieurs points du circuit, du tableau électrique jusqu’à l’appareil, vous réduisez progressivement la zone suspecte. C’est un diagnostic par élimination, du général vers le particulier.
A lire en complément : Les clés pour choisir le forfait internet mobile qui vous convient
Test de continuité sur un fil ou un composant : le signal sonore qui change tout
Vous avez repéré un tronçon de circuit sans tension. Le fil est-il coupé quelque part ? Un connecteur est-il oxydé ? La fonction continuité du multimètre répond à cette question. Elle envoie un courant très faible dans le conducteur et vérifie que le trajet électrique est intact d’un bout à l’autre.
Concrètement, vous placez le sélecteur sur le symbole de continuité (souvent une petite onde sonore ou une diode). Vous touchez les deux extrémités du fil à tester, chacune avec une pointe. Si le multimètre émet un bip, le fil conduit le courant sans interruption. Pas de bip : le conducteur est coupé ou la connexion est défaillante.

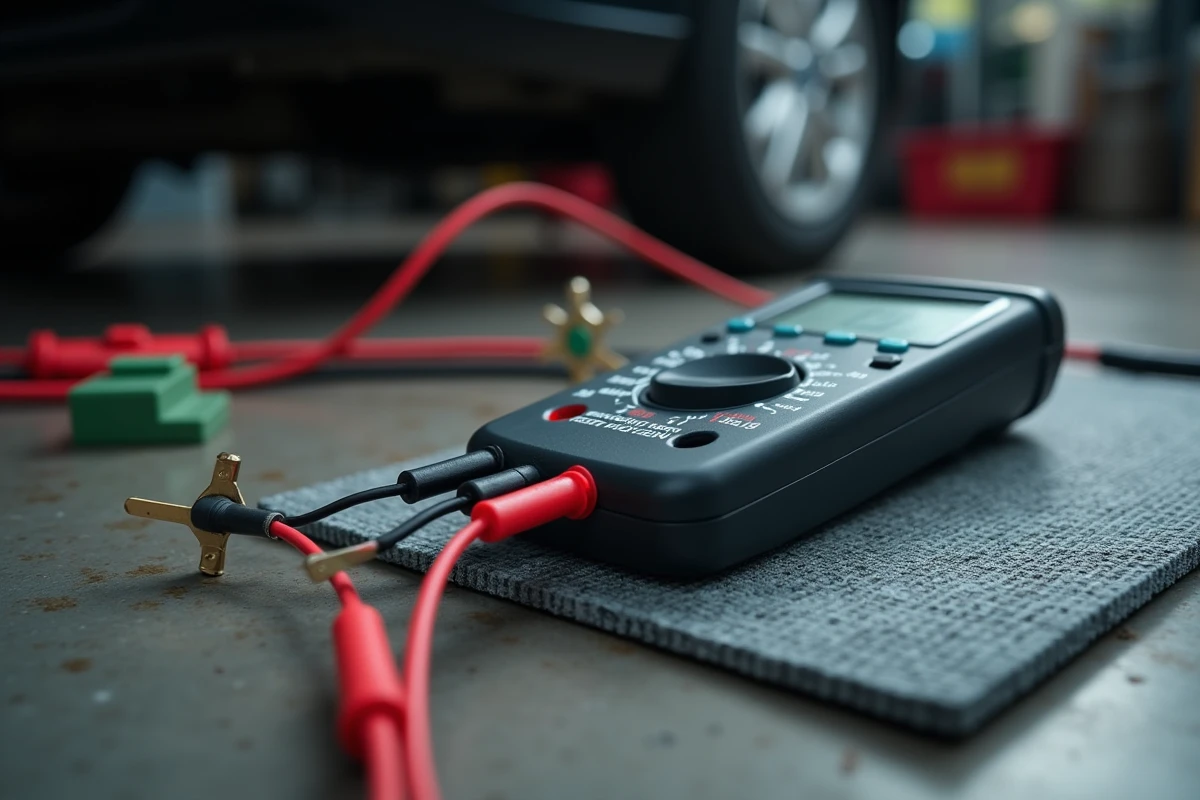

Ce test fonctionne aussi sur les composants électroniques. Vous pouvez vérifier qu’un fusible n’est pas grillé, qu’un interrupteur ferme bien le circuit en position « on », ou qu’une soudure sur une carte électronique assure le contact. Avant de tester, pensez à couper l’alimentation du circuit pour éviter de fausser la mesure et pour votre sécurité.
Mesure de résistance : repérer un composant défectueux sur une carte électronique
La résistance, mesurée en ohms, indique à quel point un composant freine le passage du courant. Chaque composant électronique possède une valeur de résistance attendue. Quand cette valeur change radicalement, le composant est probablement endommagé.
Pour mesurer, placez le sélecteur sur « Ω », puis touchez les deux bornes du composant avec les pointes de touche. Comparez le résultat à la valeur indiquée sur le composant ou dans sa documentation technique.
- Une résistance qui affiche une valeur infinie (ou « OL » sur l’écran) est en circuit ouvert : elle est grillée et ne laisse plus passer le courant.
- Une résistance qui affiche zéro ohm alors qu’elle devrait freiner le courant est en court-circuit : elle laisse tout passer sans contrôle.
- Une valeur très éloignée de la valeur nominale (par exemple le double ou la moitié) signale un composant dégradé, même s’il fonctionne encore partiellement.
La mesure de résistance identifie les composants défectueux sans avoir besoin de mettre le circuit sous tension. C’est un diagnostic à froid, particulièrement utile pour inspecter une carte électronique après une surtension.
Fonction MIN/MAX du multimètre pour traquer les pannes intermittentes
Vous avez un appareil qui fonctionne par moments, puis coupe sans raison apparente. Ce type de panne rend fou, parce qu’au moment où vous branchez le multimètre, tout semble normal. C’est là que la fonction MIN/MAX prend de la valeur.
Disponible sur de nombreux multimètres numériques récents, ce mode enregistre automatiquement les valeurs minimale et maximale de tension ou de courant pendant toute la durée de la mesure. Vous branchez, vous attendez que la panne se manifeste, puis vous consultez les extremes enregistrés.
Une chute de tension fugitive apparaît dans la valeur MIN, même si vous n’étiez pas devant l’écran à ce moment-là. Ce type de micro-coupure trahit un mauvais contact, un fil dont l’isolant est abîmé et qui touche par intermittence, ou un relais qui ne maintient pas sa position. Sans cette fonction, ces défauts passent inaperçus lors d’une mesure ponctuelle classique.
Sécurité et méthode de diagnostic électrique au multimètre
Avant chaque mesure, une vérification s’impose : toujours contrôler l’absence de tension avant de toucher un conducteur à mains nues. La norme NF C 15-100 et les guides de prévention rappellent cette obligation pour toute intervention sur un circuit électrique. Le multimètre sert de premier filtre, même si les professionnels utilisent un vérificateur d’absence de tension (VAT) pour la validation finale.
Voici une méthode qui limite les erreurs de diagnostic :

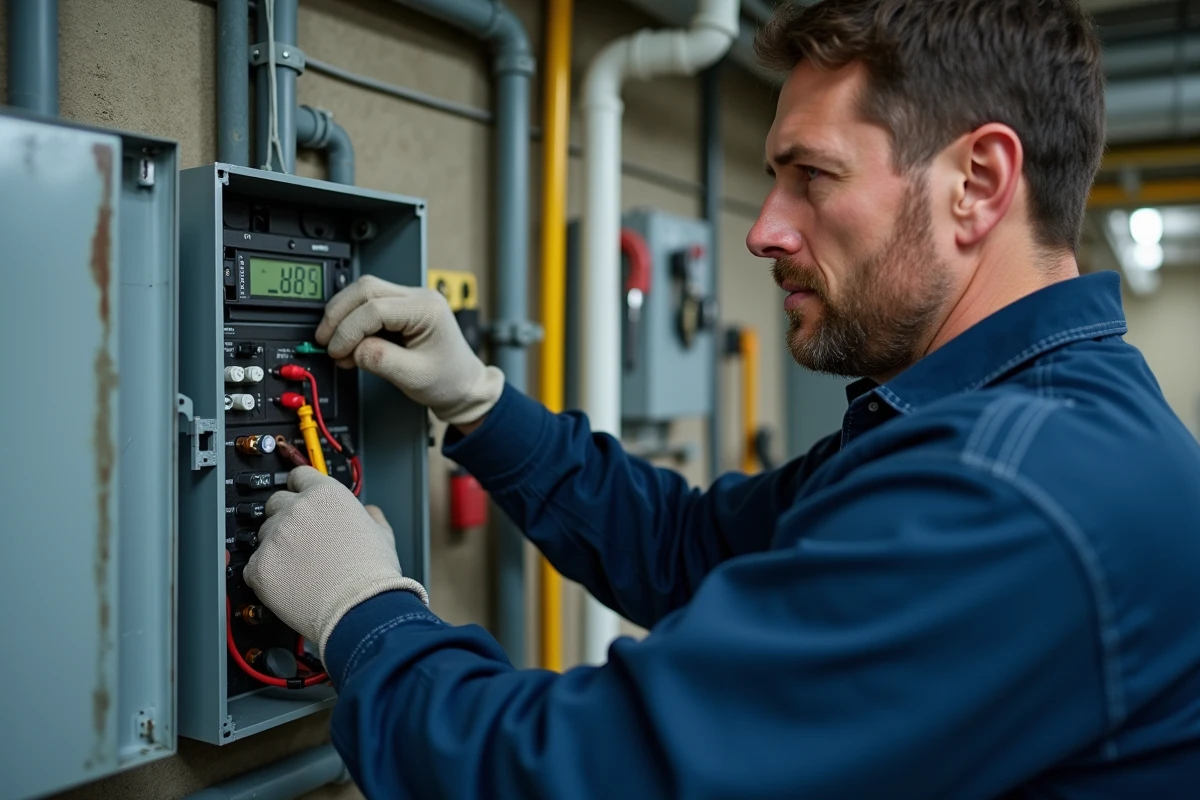

- Commencez par le tableau électrique : vérifiez la tension en sortie du disjoncteur concerné pour confirmer que l’alimentation est active.
- Remontez le circuit jusqu’à l’appareil en panne en testant la tension à chaque point de connexion accessible (boîte de dérivation, prise, interrupteur).
- Quand la tension disparaît entre deux points, isolez le tronçon et passez au test de continuité sur le fil concerné.
- Si le fil est intact, mesurez la résistance des composants présents sur ce tronçon (interrupteur, douille, connecteur).
Cette progression du général au particulier évite de démonter un appareil alors que le problème vient d’un simple fil desserré trois mètres plus loin. Chaque fonction du multimètre intervient à une étape précise, et c’est leur enchaînement logique qui rend le diagnostic fiable.
Un multimètre ne remplace pas un électricien qualifié pour les travaux lourds. En revanche, pour localiser l’origine d’une panne avant d’appeler un professionnel ou pour vérifier vos propres réparations, la combinaison tension, continuité et résistance couvre la grande majorité des situations rencontrées dans une installation domestique ou sur un appareil électronique.
